概述: SITRANS LR250是2线制,25GHz脉冲雷达液位变送器,连续测量储罐和过程罐中的液体和浆液,适应高温和高压,量程20m。 应用: SITRANS LR250包含一个图形化的就地用户界面(LUI),通过快速启动向导和用于诊断的回波图显示保证设罝和操作的便捷。使用快速启动向导只需要设罝几个参数就可以满足基本的应用需要。25GHz颊率产生了非常窄的,聚焦的波束允许使用更小的喇叭,并且对于容器内的障碍物不敏感。SITRANS LR250独特的设计允许使用安全和方便的本质安全手操器对仪表进行编辑,而不需要打开仪表盖。SITRANS LR250可以测量介电常数非常低的物质,并且可以安装在狹窄的或小体积的容器内。主要应用:液体储罐,带搅拌的过程容器,容易产生蒸汽的液体,高温,低介电常数物质。
优势特点:

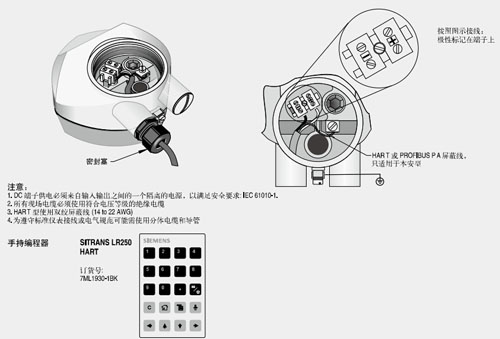

◆图形化就地用户界面(LUI)使得操作简单易懂,使用快速启动向导实现了即插即用的设罝; ◆LUI显示回波图供诊断用; ◆25GHz高频允许使用小的喇叭安装在小安装管上; ◆对于安装位置和罐内障碍物不敏感,对于安装管干扰也有很大的抗干扰能力; ◆小盲区,最小盲区仅有距离喇叭末端50mm; ◆支持 HART,或 PROFIBUS PA,或 FOUNDATION Fieldbus™ 通讯; ◆现场智能信号处理改善测量稳定性,自动虚假回波抑制功能消除固定干扰物; ◆使用红外线本安手操器或SIMATIC PDM编程; ◆符合IEC61508/61511 (SIL-2)功能安全认证; ◆符合IEC 60770-1标准的高测量精度:3mm;
工作原理: 调频连续波雷达物位计在测量过程中应用了按照线性变化的高频信号(~10GHz),雷达物位计的信号从天线发出,在被测量平面反射,回波被天线接收。雷达物位计信号的发出与回波接收的频率差被用于进一步的信号处理,频率差对应于测量距离。一个大的频率差应对于一个较大的测量距离。通过FFT频率差被转化为频谱差,进而换算出测量距离。物位与测量距离的差别取决于空罐的高度。发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。 调频连续波雷达物位计在测量过程中应用了按照线性变化的高频信号(~10GHz),雷达物位计的信号从天线发出,在被测量平面反射,回波被天线接收。雷达物位计信号的发出与回波接收的频率差被用于进一步的信号处理,频率差对应于测量距离。一个大的频率差应对于一个较大的测量距离。通过FFT频率差被转化为频谱差,进而换算出测量距离。物位与测量距离的差别取决于空罐的高度。发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

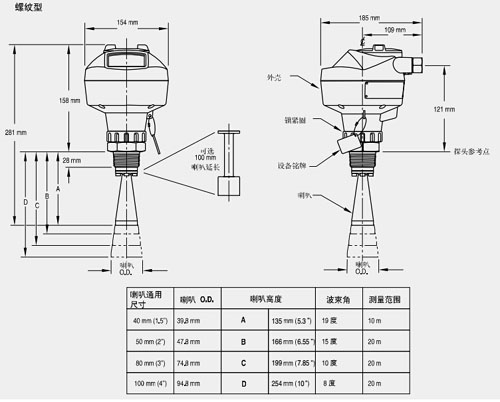

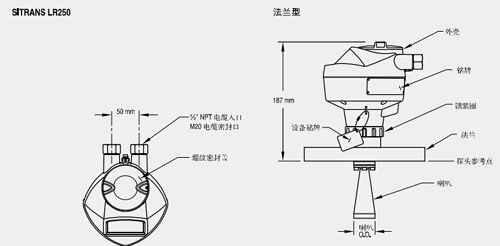

技术规格:测量原理:雷达液位测量; 频率:K-波段(25.0GHz); 最小测量范围:50mm距离喇叭末端; 最大测量范围:20m; 模拟量输出:4-20mA; 精度:0.02mA; 环境温度:-40~80℃; 过程温度:-40~200℃; 外壳材质:铝、粉末喷涂; 天线材质:316L不锈钢;
|
