概述: 西门子微波雷达物位计SITRANS LR250,带螺纹安装PVDF天线,是两线制,25 GHz脉冲雷达液位变送器,用于连续测量储罐和过程罐中强腐蚀性液体和浆料,量程10米。 应用: 西门子微波雷达物位计SITRANS LR250包含一个图形化的就地用户界面(LUI),通过直观的快速启动向导和用于诊断的回波图保证设罝和操作的便捷。使用快速启动向导只需要设罝几个参数就可以满足基本的应用需要。25 GHz频率产生非常窄的,聚焦的波束,允许使用更小的天线,并且对于容器内的障碍物不敏感。西门子微波雷达物位计SITRANS LR250独特的设计允许使用本质安全的手操器,安全方便地编程,不需要打开仪表盖。西门子微波雷达物位计SITRANS LR250可以安装在狭窄或小尺寸的容器上,测量介电常数dk>3的物料,量程10米。主要应用:液体储罐,带搅拌的过程容器,挥发液体,温度低于+80°C(+176 °F),强腐蚀介质,介电常数(dk) >=3 (取决干应用)。
产品特点: ◆PVDF全包裹天线为化工和卫生环境强腐蚀性介质设计; ◆变送器使用特殊材料节省了更换费用; ◆图形化就地用户界面(LUI),使用快速启动向导实现了即插即用的设置; ◆LUI显示回波图供诊断使用; ◆25 GHz髙频和50 mm过程连接/天线便于小尺寸立管安装; ◆对于安装位置和罐内障碍物不敏感,对于安装管干扰也有很大的抗干扰能力; ◆小盲区,距离喇叭末端50 mm; ◆支持 HART® 或 PROFIBUS PA 或 FOUNDATION Fieldbus 通讯; ◆现场智能信号处理提高测量稳定性,自动虚假回波抑制功能消除固定干扰物; ◆参数化使用红外线本安手操器或SIMATIC PDM, EmersonAMS,或 FDT,如 PACTware 或 Fieldcare 借助于 SITRANS DTM; ◆符合IEC61508/61511 (SIL-2)功能安全认证; ◆符合IEC 60770-1标准的高测量精度:3mm;
工作原理: 调频连续波雷达物位计在测量过程中应用了按照线性变化的高频信号(~10GHz),雷达物位计的信号从天线发出,在被测量平面反射,回波被天线接收。雷达物位计信号的发出与回波接收的频率差被用于进一步的信号处理,频率差对应于测量距离。一个大的频率差应对于一个较大的测量距离。通过FFT频率差被转化为频谱差,进而换算出测量距离。物位与测量距离的差别取决于空罐的高度。发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。 调频连续波雷达物位计在测量过程中应用了按照线性变化的高频信号(~10GHz),雷达物位计的信号从天线发出,在被测量平面反射,回波被天线接收。雷达物位计信号的发出与回波接收的频率差被用于进一步的信号处理,频率差对应于测量距离。一个大的频率差应对于一个较大的测量距离。通过FFT频率差被转化为频谱差,进而换算出测量距离。物位与测量距离的差别取决于空罐的高度。发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
技术规格:

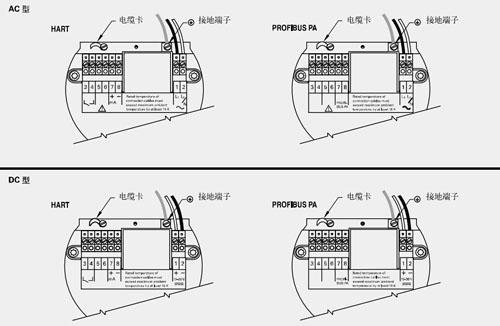

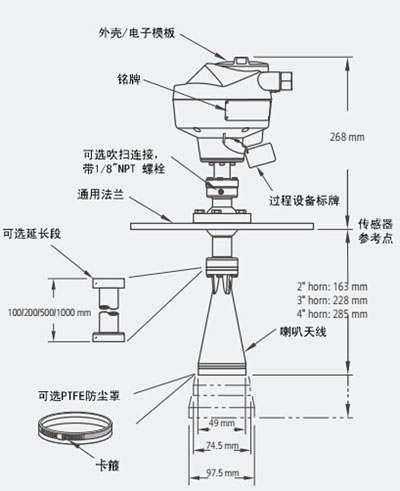

◆测量原理:脉冲雷达物位测控; ◆频率:K-波段(25GHz); ◆最小测量距离:距离喇叭末端50mm; ◆最大测量距离:喇叭10mm、喇叭20mm、喇叭30mm; ◆供电:4~20mA(0.2mA精度); ◆环境温度:-40~80℃; ◆污染等级:4; ◆防护等级:IP68; ◆材质:304/304L不锈钢; ◆尺寸:49mm、74.5mm、97.5mm; ◆手持通讯器:HART通讯器375;
|
