概述:
西门子微波雷达物位计SITRANS LR 200是2线制,6 GHz脉冲雷达液位变送器,用于储罐或过程罐中液体或浆料的连续物位测量,适应高温和高压,量程 20m。
应用:

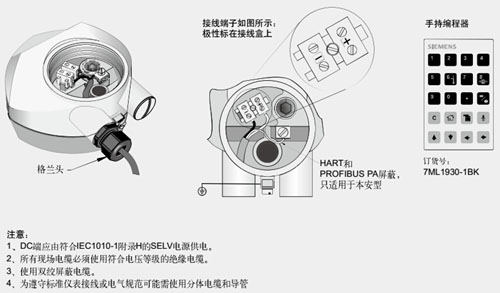

西门子微波雷达物位计SITRANS LR 200独特的设计使你可以通过本安红外手操器对其进行安全简单的编程,而无需打开盖子。它还内置有4种语言的显示屏。

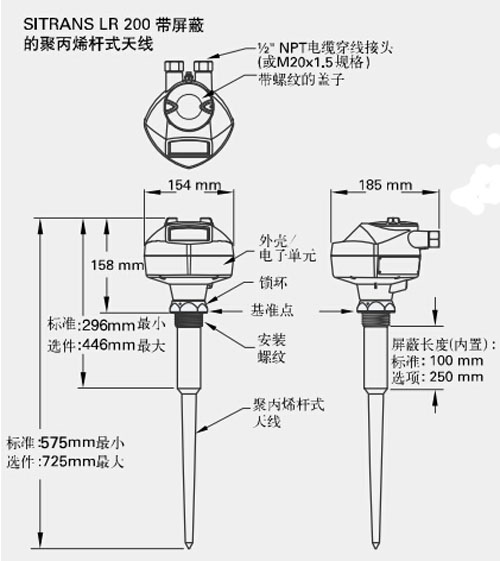

西门子微波雷达物位计SITRANS LR 200有一个标准的整体结构的聚丙烯杆式天线,具有很好的密封性,可以最大程度地抗化学品的腐蚀。用其它仪表,你要考虑各种材料的兼容性如材料之间的密封。整体结构天线的特点是有全封装的,一体式防护可消除容器接管的干扰。初始化简单,只需2个参数用于基本操作。安装简单,将电子部件装在旋转头上旋转,使其便于接线或易于观察读数即可。SITRANS LR 200专利声智能信号处理技术可保证高可靠性。主要应用:液体储罐,过程容器,带搅拌器的,各种高温雾状液体。
工作原理: 雷达物位计的信号从天线发出,在被测量平面反射,回波被天线接收。雷达物位计信号的发出与回波接收的频率差被用于进一步的信号处理,频率差对应于测量距离。一个大的频率差应对于一个较大的测量距离。通过FFT频率差被转化为频谱差,进而换算出测量距离。物位与测量距离的差别取决于空罐的高度。发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。调频连续波雷达物位计在测量过程中应用了按照线性变化的高频信号(~10GHz),雷达物位计的信号从天线发出,在被测量平面反射,回波被天线接收。雷达物位计信号的发出与回波接收的频率差被用于进一步的信号处理,频率差对应于测量距离。一个大的频率差应对于一个较大的测量距离。通过FFT频率差被转化为频谱差,进而换算出测量距离。物位与测量距离的差别取决于空罐的高度。发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
