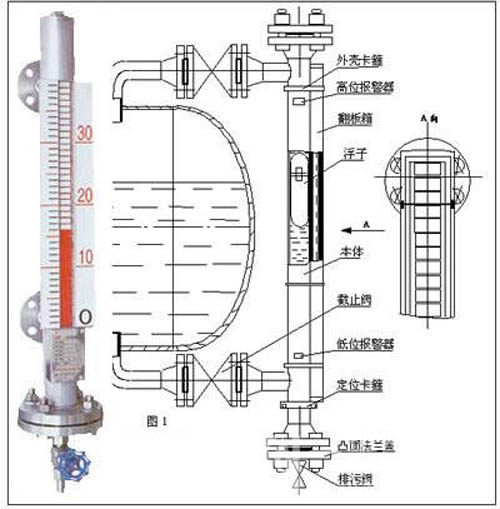

概述: 标准腔体磁翻板液位计也称磁翻柱、磁翻板、磁性浮子液位计,可以在高温、高压、高粘度和强腐蚀等条件下,安全可靠地测量液位,度数直观,显示醒目,测量范围大。该系列产品广泛用于电力、石油、化工、冶金、环保、医药、食品等各行业过程中的液位测量和控制。 根据在容器安装位置不同,提供侧装、顶装、顶装侧显等型式。根据工作介质的不同,提供304/316L不锈钢、不锈钢内衬四氟、ABS、PP-R、UPVC等材质,其中ABS、PP-R、UPVC、不锈钢衬四氟材质适用于酸、碱等腐蚀性介质。除了基本型外,还有高温高压型、防腐型、夹套型、防霜型、电伴热型、电子双色型等多种形式可供选择。
咨询电话:0371-22929260 网址:www.hnskck.com
产品特点: ▲精密制造,坚固耐用; ▲特殊结构和材质设计; ▲高消晰度液位指示器; ▲安装方式和过程连接灵活; ▲可配套开关和变送器; 典型应用: ◆高温高压应用; ◆低温/深冷应用; ◆特材应用; ◆一体式应用;
工作原理: 用静压测量原理: 当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po 式中: P :变送器迎液面所受压力 ρ:被测液体密度 g :当地重力加速度 Po :液面上大气压 H :变送器投入液体的深度 同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。
技术规格:◆测量范围:300~15000㎜(超过6000mm的或运输条件不允许超过长度的液位计可采购分段制造) ◆显示精度:±10mm; ◆工作压力:6.3、10.0、16.0、10.0MPa; ◆介质温度:-20℃~450℃; ◆介质密度:≥.0.5g/cm3; ◆介质密度差:≥.0.15g/cm3(测量界位) ◆介质粘度:≤0.4Pa·S; ◆过程连接:DN20/25 PN1.0 (执行标准HG20592~20635-97),如需其它标准可按客户要求制造; ◆接液材质:316SS、316L等等(按介质化学性质及使用温度压力选择); ◆浮子材质:316SS、316L、钛等。
|
