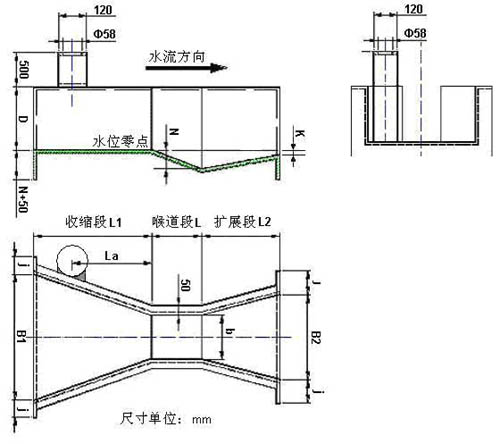

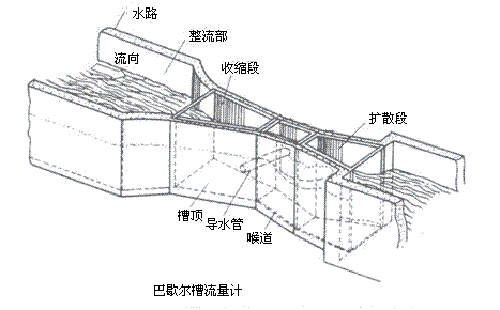

巴歇尔量水槽由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反。

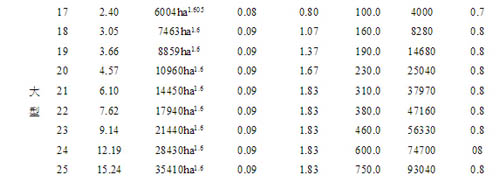

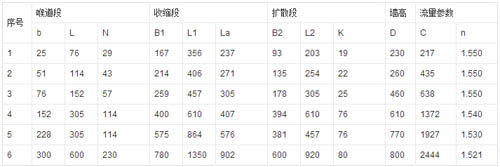

其它常数项需要实验确定,一般情况如下,F=60cm, G=90cm; K=8cm, N--23cm,x=5cm, y=8cm; E根据渠道深度而定,高出上游水位0.1-0.2cm,一般可采用1.00米。量水槽上下游护底长都为槽底高H的函数:

上游护底L,二4H;

下游护底L,=(6^-8) H;

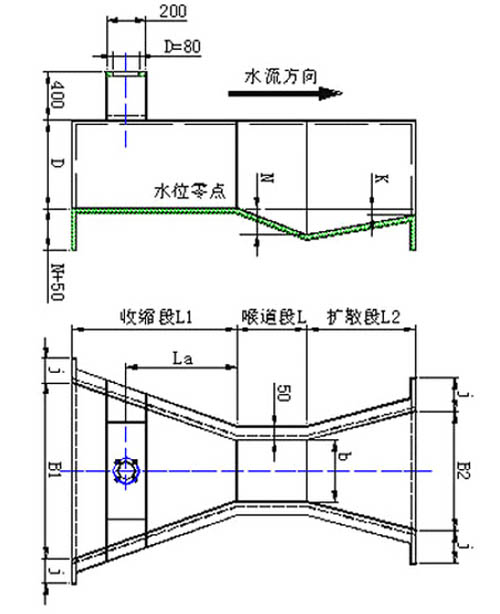

同时，由于量水槽内流速较大，喉道中水面的波动也很大，直接在槽中测定水位有困难。因此，在槽壁设置后观测井，安量测水尺。井底比槽槛要低20-25cm，测井与量水槽可用平置的金属管或混凝土管连接，管子的中心线应高出槽底3cm，上游水尺位于喉道上游距喉道首端((2/3)处，下游水尺位于喉道末端以上5cm的槽壁处。上下游水尺零点与槽底高要齐平,观测井要无漏水现象,井中经常理泥沙,井上加盖,避免杂物入内。
