西门子超声波变送器MultiRanger 100/200

概述：
西门子超声波变送器MultiRanger是通用的中短量程的超声波液位计，可以测量/控制单个或多个容器，广泛应用于各工业领域。
应用：
西门子超声波变送器MultiRanger可测量多种介质，包括燃料油，市政污水、酸、碱液或其它有腐蚀性、有毒性的介质。MultiRanger提供双点液位测量，内置Modbus®RTU数字通讯RS-485接口。使用SIMATICPDM软件，可在PC机上对其进行组态和设定。先进的声智能回波处理软件为测童提供了更高的可靠性。西门子超声波变送器MultiRanger 100提供液位报警、开/关和泵控制，是经济型的解决方案。西门子超声波变送器MultiRanger 200可监测明渠流量，有最先进的继电器报警和泵控制、体积转换功能。它与耐腐蚀的Echomax超声波传感器一起使用，可用于各种苛刻工况，使用温度可达145°C。

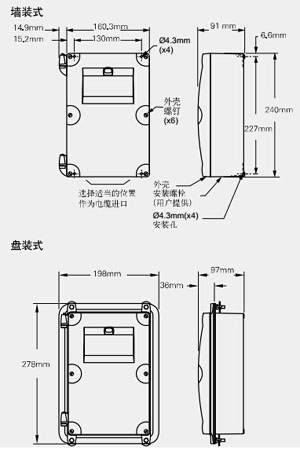

主要应用：水井、水槽、堰和格栅控制，化工储罐，液体储罐。设计西门子超声波变送器MultiRanger 有墙装和盘装两种选择。

产品特点：
◆数字输入用来接收来自点式的液位计，作为备份；
◆内置Modbus RTU的RS-485数字通讯接口；
◆可使用SmartLinx系统和SIMATIC PDM组态软件；
◆单点或双点液位检测；
◆对于固定干扰目标进行自动虚假回波抑制；
◆差分放大电路，可有效抑制共模干扰，提高信/噪比；
◆MultiRanger 100:液位测量、实现简单泵控制和液位报警；
◆MultiRanger 200:液位体积、明渠测量、液位差测量实现最先进泵控制和报警功能；
◆有墙装和盘装选件；

工作原理：

超声波物位变送器利用换能器中的压电晶体发射超声波，并接收从物位表面反射回来的回波，通过测量超声波发射及接收的时间间隔，计算超声波的传输距离，从而完成物位的准确测量。

超声波物位变送器为非接触测量仪表，有很强的抗干扰能力，安装、维护、使用非常方便，更适合于环境复杂的工业现场。它采用小功率、小盲区收发型专用超声波传感器，测量精度高，运行稳定，而且具有温度补偿功能。

超声波物位变送器发射的声波信号到达物料表面即反射，反射波信号回传又被传感器接收，测量出这一过程所需的时间T，根据超声波的传播速度V，根据下面的公式就可求出换能器与物料表面的距离S。

声波传输距离S与声速V和传输时间t之间的关系可用公式表示:

公式:S=V ×t/2

其中:V=V0 + 0.6T

其中: V0:表示温度为0摄氏度时声音在空气中的传播速度;

t:表示超声波发射和接收一次的时间;

T:表示介质温度，单位为摄氏度;
