功能特点

1.地理图文显示，操作界面直观。

2.进行整个热网系统的运行分析，具有强大的统计和查询功能，实时掌握管网的管损情况。

3.实时采集各用户子站的温度、压力、流量和运行参数，实时监测每个计量仪表的运行情况。

4.查询任意用户任意时间段内的妻情况。

5.对子站的交流停电，温度、压力、流量等参数

异常情况生产故障记录并对故障进行汇总，

并通过短信息发送给热网管理人员。

6.根据需要自动生成结算账单，日报表，月报

表，年报表等，并可介质打印输出。

7.用户子站和调度端可进行互相通话。

8.不间断电源设计，确保检测点永远在线。

9.可随时随地掌握计量仪表信息。

10.技术库管理，组态设计。

11.网络化设计，支持远传访问功能。

12.支持模拟屏或投影仪显示。

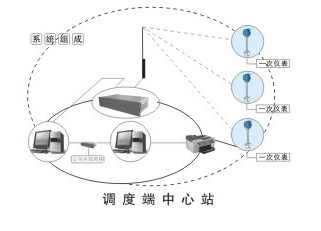

GPRS功能：电磁流量转换器安装SIM卡通过GPRS信号传输可通过手机及PC登陆统一网页

数据平台，输入每台SIM卡手机号对应的电磁流量计，随时查看流量数据。

1.通过手机网页登陆数据网查看数据。

      2.无线远到工作站，通过工作站查看数据。

根据法拉第电磁感应定律，在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速v流动时，导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极则可以证明，只要管道内流速分布为轴对称分布，两电极之间产生感生电动势：

e=KBDv （3-36）

式中，v为管道截面上的平均流速，k为仪表常数。由此可得管道的体积流量为：

qv= πeD/4KB （3-37）

由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关.这就是电磁流量计的测量原理.

需要说明的是，要使式（3—37）严格成立，必须使电磁流量计测量条件满足下列假定：

①磁场是均匀分布的恒定磁场;

②被测流体的流速轴对称分布;

③被测液体是非磁性的;

④被测液体的电导率均匀且各向同性。

流量测量范围： 0.1～15米/秒，流速分辨率：0.5毫米/秒
测量管道口径： 3～3000（毫米）
配套精度等级： 0.5级
励磁频率： 3.12HZ、4.16HZ、6.25HZ、12.5HZ、25HZ、30HZ
励磁电流： 125mA 励磁线圈电阻100～120Ω（高频励磁时必须选择）
             187mA 励磁线圈电阻60～80Ω
             250mA 励磁线圈电阻50～60Ω
空管测量： 无需附加电极可进行空管测量
检测报警参数： 励磁电流检测报警
电流输出： 4～20mA输出时的负载电阻 0～750Ω
基本误差：0.1%±10μA
频率输出范围： 0～5000Hz
脉冲输出当量： 0.001～59.999 ukg
         0.001～59.999 ukg
脉冲输出宽度： 1～500ms可调
频率脉冲输出： OC门输出形式；光电隔离，隔离电压≥ DC1000V；
场效应管输出：最高承受电压DC36V，最大负载电流100mA。
报警显示： 空管报警、励磁报警、瞬时流量上、下限报警、小信号切除报警、反向流量禁止报警
报警输出： 空管报警、瞬时流量上、下限报警、小信号切除报警、反向流量禁止报警
OC门输出形式：光电隔离，隔离电压：≥ DC 1000V；
场效应管输出：最高承受电压DC36V，最大负载电流100mA。
供电电源： AC 85V～250V,46～63Hz, 功率<20W
         DC 20V～36V，功率<20W
外壳防护等级： IP65
防爆等级： Exd IIC T6 Gb
安装形式： 圆形壳体一体式，壳体直接与传感器法兰连接
通讯接口： GPRS通讯
语言设置： 简体中文、繁体中文、西班牙语、葡萄牙语、意大利、俄语、法语显示（可定制其他语言）
显示方式： 128×128大屏幕液晶三行显示，可旋转液晶显示方向(L28)
         按键普通液晶(L32)
         普通液晶按键带数据读取功能(L32D)
         大液晶（L64）
操作方式： 光学触摸键、普通按键、遥控器（可选）
流量积算功能： 内部有两个积算器总量，可分别记录：正向总量、反向总量
环境温度： –10～+55℃
相对湿度： 5%～90%
线性修正： 采用折线修正法，国际常用，设置方便
