涡街流量计

LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号;复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。

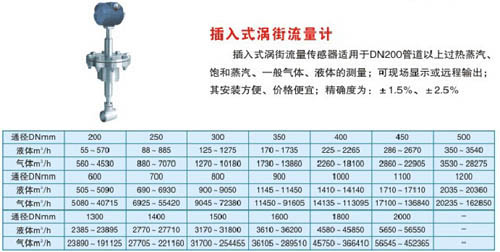

涡街流量计分类：LUCB系列插入式涡街流量计、LUCB系列涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

咨询电话：0371-22929260

网址：www.hnskck.com

独具特点：
1、结构简单、无运动磨损部件。
2、测量精确度高，可靠性高，不需现场调试。
3、可远距离传输流量信号，能与计算机联网，实现集中管理。
4、放大板采用独特设计，气、液通用。

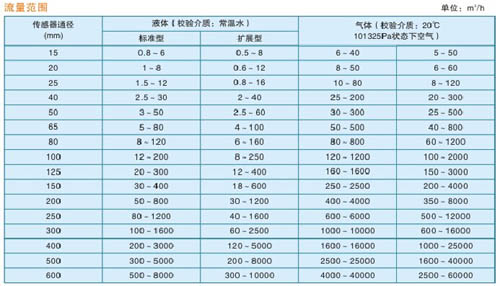

技术指标：
1、精确度等级：1.0 1.5
2、公称压力：1.6MPa、2.5MPa、4.0MPa及以上
3、被测介质温度：-40℃-350℃
4、压力损失：阻力系数cd≤2.4
5、供电电源：12-24VDC
6、防爆级别：la II CT6(本安防爆）
7、输出信号：电压脉冲低电平≤1V,高电平≥6V,标准电流信号4-20mA

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。

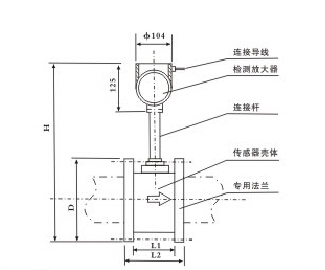

涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：

f = St × V/d

式中：f 涡街发生频率 (Hz)

V旋涡发生体两侧的平均流速(m/s )

St 斯特罗哈尔系数（常数）

这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号或标准信号。
