概述:
电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作日的用来测量导电率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量,柴油、润滑油、重油等无杂质油性液体的高精度测量。
电磁流量计产品可广泛应用于化工、钢铁、煤炭、矿冶、石油开采、石化、造纸、环保、制糖、制药、食品、水利灌溉、给排水和港口疏浚等领域,可精确地测量各种酸、碱、盐溶液、原水、冷却水、污水、煤浆、矿浆、泥浆、水泥浆、纸浆、糖浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、双氧水、啤酒、麦汁、黑液、绿液药液和各种饮料等导电流体和固液二相体的体积流量。
SKLD型电磁流量计采用当代电磁流量最新技术制造,具有下列特点: 1、测量不受流体密度、粘度、温度、压力和电导率变化的影响; 2、测量管内无阻碍流动部件,无压损,直管段要求较低; 3、系列公称通径DN3-DN3000。传感器衬里和电极材料有多种选择; 4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高流量范围度可达1500: 1; 5、转换器可与传感器组成一体型或分离型; 6、转换器采用16位高性能微处理器,2X16LCD显示,参数设定方便,编程可靠; 7、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反向流量,并具有多种输出:电流、脉冲、数字通讯、HART; 8、转换器采用表面安装技术(SMT),具有自检和自诊断功能; 9、橡胶和聚氨酯衬里传感器为本质沉浸结构; 10、防爆型仪表可用于相应的防爆场所; 11、SKLD型电磁流量计用于测量封闭管道中导电液体和浆液的体积流量,适用于化工、电力、冶矿、石油、给排水、造纸、医药、食品等部门。

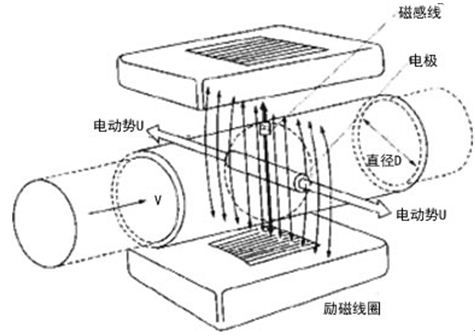

根据法拉第电磁感应定律,在磁感应强度为B的均匀磁场中,垂直于磁场方向放一个内径为D的不导磁管道,当导电液体在管道中以流速v流动时,导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极则可以证明,只要管道内流速分布为轴对称分布,两电极之间产生感生电动势: e=KBDv (3-36) 式中,v为管道截面上的平均流速,k为仪表常数。由此可得管道的体积流量为: qv= πeD/4KB (3-37) 由上式可见,体积流量qv与感应电动势e和测量管内径D成线性关系,与磁场的磁感应强度B成反比,与其它物理参数无关.这就是电磁流量计的测量原理. 需要说明的是,要使式(3—37)严格成立,必须使电磁流量计测量条件满足下列假定: ①磁场是均匀分布的恒定磁场; ②被测流体的流速轴对称分布; ③被测液体是非磁性的; ④被测液体的电导率均匀且各向同性。
|
