概述:

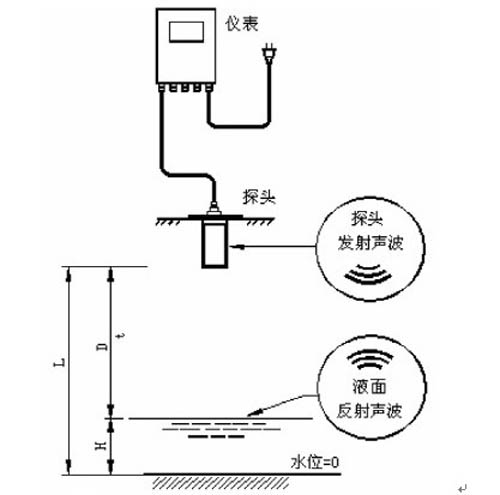

超声波液位计是由微处理器控制的数字物位仪表。在测量中脉冲超声波由传感器(换能器)发出,声波经物体表面反射后被同一传感器接收,转换成电信号。并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。 由于采用非接触的测量,被测介质几乎不受限制,可广泛用于各种液体和固体物料高度的测量。耐温能力有限,大多数小于60℃,个别特殊产品可达100℃真空环境下无法测量,压力的大幅波动影响测量精度安装时尽量避开气泡、障碍物、波浪等干扰因素。
超声波液位计针对腐蚀性、有结层或者是含酸碱废水来说,都是一种非常理想的测量工具。超声波液位计可测量的介质包括盐酸、硫酸、氢氧化物、废水、树脂、石蜡、泥浆、碱液和漂白剂等工业用剂,广泛应用于水处理、化工、电力、冶金、石油、半导体等行业。
基本参数:类别:SKCS71、SKCS72、SKCS73;
应用:各类工业领域的液位测量,特别是水处理工业;
测量范围:液体(0.25-4m)(0.4-8m)(0.5-15m);
过程连接:M66*2或法兰
换能器外壳材料:PTFE、PU/PC
过程温度:(-40~70)℃
过程压力:(-0.02~0.1)Mpa
信号输出:(4-20)mA/HART
电源:两线制(DC24V)四线制(DC24V/AC220V)
技术参数:
◆量程: 0-3、5、8、10、15、20m
◆精度: 0.25%
◆盲区: 0.3-0.5m
◆工作温度: -20℃-+55℃
◆电源: 24VDC、220VAC
◆输出: 4-20mA、Rs-485
◆控制: 二路继电器
◆防护等级: IP65
◆显示方式: 16位LCD×2
◆耐腐型传感器外壳采用四氟乙烯
◆分体型超声波液位计主要参数
◆量程: 0-3、5、8、10、15、20m、30m
◆精度: 0.25%
◆盲区: 0.3-0.5m
◆工作温度: 变送器-20℃-55℃ 传感器-25℃-80℃
◆电源: 24VDC、220VAC
◆输出: 4-20mA、Rs-485
◆控制: 四路继电器
◆防护等级: IP65
◆显示方式: 16位LCD×2
◆耐腐型传感器外壳采用四氟乙烯
技术指标:
1、测量流量、液位、低表压、真空和比重
2、两线制最大量程可达30m
3、四线制最大量程可达40m
4、最小分辨率1mm
5、LCD/LED大显示屏
6、智能信号处理技术
7、配有高低位双继电器(仅四线制)
8、全塑料防腐外壳(防护等级lP67)
9、专利的换能器结构(小量程物位计法兰安装时,对法兰接管长度无要求)
10、简单的按键设定参数(无需等待容器排空或加满,无需附加的遥控器)
11、灵活的安装方式(螺纹/法兰、固定孔/支架)
12、交流或直流供电形式可选(仅四线制)
