河 南 思 科 测 控 目 录 一体化超声波物位计 1．产品简介 2．工作原理 3．现场条件 4．仪表型号 5．安装要求 6．电气连接 7．技术参数 8．产品选型 一、产品简介SK超声波液位计是由微处理器控制的数字物位仪表。在测量中超声波脉冲由传感器（探头）发出，声波经物料表面反射后被同一传感器接收，转换成电信号。并由声波的 发射和接收之间的时间来计算传感器到被测物体的距离。 由于采用非接触的测量，被测介 质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。二、工作原理SKCS系列超声波物位计工作原理是由超声波传感器（探头）发出超声波脉冲遇到被 测物位(物料)表面被反射回来，反射回波被探头接收转换成电信号。声波的传播时间与声波的发出到物体表面的距离成正比。声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2距离[m]=时间×声速速/2 [m]三、现场条件1)环境温度:-20～+60℃（低温情况需特殊说明）。2)表壳保护等级:IP66适用于户外安装。3)适用测量的介质:适用于大部分液体，弱酸，弱碱，强碱，低于40%的强酸。若在强酸应用场合，请与我公司联系，应使用防腐探头。4)容器压力:0.7～2bar。5)在下面的任何一种情况，请与我公司联系。①有泡沫的液体/固体②周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰③大风和太阳直晒④强震动四、仪表型号

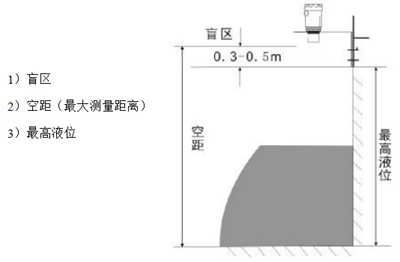

五、安装要求 5.1 基本要求 探头发射超声波脉冲时，都有一定的发射角。从探头底面到被测介质表面之间，不应有障碍物，安装时应尽量避开障碍物，比如：支架、加热盘管、搅拌桨等。超声波仪表不得安装在入料口正上方。 注意：最高料位不得进入顶部测量盲区；仪表安装时距罐壁必须保持一定的距离；仪表的安装尽量使探头的超声波发射方向垂直于液面。 5.2 示意图
在安装SKCS系列超声波时，仪表和容器壁至少保持300mm以上的距离，建议将仪表安装在储罐直径的1/4或1/6处。 5.4 错误与正确的安装举例
1、错误：不要将仪表安装于入料口上方，这样安装测量的数据是入料料流而不是真正的介质液面。

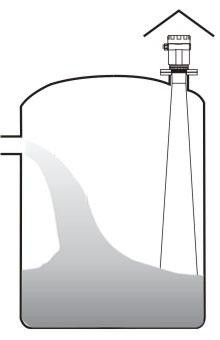

2、正确：仪表安装应远离入料口，尽量避开障碍物。（注：室外安装时应加一个保护罩来遮阳、防雨。） 5.5防潮 首先应拧紧电缆密封套，然后让进线口处电缆向下弯曲，如图示：
容器接管的长度：必须保证探头伸出容器接管至少10mm。 5.7 搅拌罐

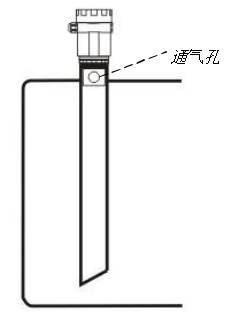

当罐中有搅拌时，仪表安装位置尽量远离搅拌浆 5.8 导波管安装 导波管安装（导波管或旁通管），可以避免容器内障碍物、泡沫和空气涡流对测量的影响。 1）液体介质表面有泡沫，会衰减超声波信号或造成测量误差，可以将超声波探头安装在导波管内来 解决。 2）如果容器内有强的气流应该将超声波探头安装在导波管内，可以提高测量精度。
一般等压孔直径为10mm，底部做成斜口，便于液体流通 注：测量粘附性介质的时候，不能使用导波管安装。 六、电气连接 供电方式24VDC 4-20mA（两线制）电源供电和电流信号共有一根两芯线缆。

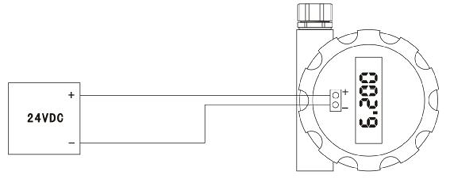

产品接线图 七、技术参数
八、产品选型 仪表型号，最大量程 SKCS61 5米 SKCS62 10米 SKCS63 15米
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
