感谢选用我公司生产的差压式流量计及其它流量与液位仪表产品。本公司将竭诚为您提供优质服务，以保证您用好这些产品。

  差压式流量计分为标准节流装置和非标准节流装置两大类。凡是设计安装和使用符合ISO5167国际标准和（或）GB/T2624国家标准的称为标准节流装置，其它皆称非标准节流装置。标准节流装置的用量大于后者，而非标准节流装置的结构型式、品种口径规格、适用介质条件范围等却远远多于和大于前者。

一、用途及特点

  1、用途：差压式流量计与差压变送器、流量积算仪等配套，组成差压式流量计，差压流量计安装于管道上，是流量测量的一次元件。主要用于测量流经管道的各种气体（纯净的或含粉尘的）、蒸汽（饱和或过热）和液体（导电或不导电；强腐蚀性；粘稠或含有微小颗粒脏污等）的流量。可直接测量体积流量或质量流量。

  2、特点

  差压式流量计是最早被采用、历史最悠久、也是目前用量最大、应用最广的流量测量方法，它有如下许多主要优点。

   1）差压式流量计无须实流标定即可确定其测量精确度。（目前流量计中的唯一）。

   2）适用的被测介质宽广，几乎可用于所有气体、蒸汽和液体的流量测量。

   3）管径范围广，Φ2~Φ3000mm（或更大）；截面形状：圆形矩形皆可。

   4）使用压力可高达32MPa；也可用于负压。

   5）介质温度范围：-185 ~ +650℃，其它流量计尚无此可能。

   6）差压式流量计结构型式多样．几乎可适用各种各样流体流量测量。

  7）可通过设置差压变通器量程在现场改变流量范围。

 8）使用、操作简单、易掌握，日常维护量小。

二、作用原理

  差压式流量计测量流量的原理是依据著名的伯努力流体力学原理。如图1所示在管道中安放一只节流件．则有流体流过节流件时会在节流件两侧产生一个压力差(差压ΔP),这时的流量与差压的平方根成正比即：

图1节流装置测量原理

体积流量：

式中：A：常数

      C：流出系数

      β：直径比(=D/d)

      d：节流件孔径(mm)

      ε：可膨胀性系数

     ΔP：节流件前后的差压(Pa)

      ρ：工况下流体密度(kg/m³)

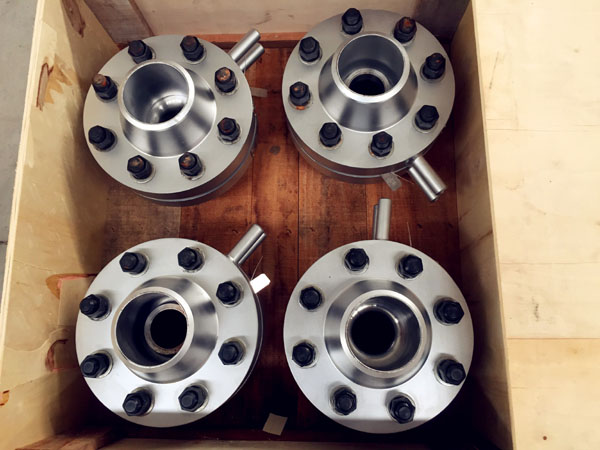

标准喷嘴

标准喷嘴

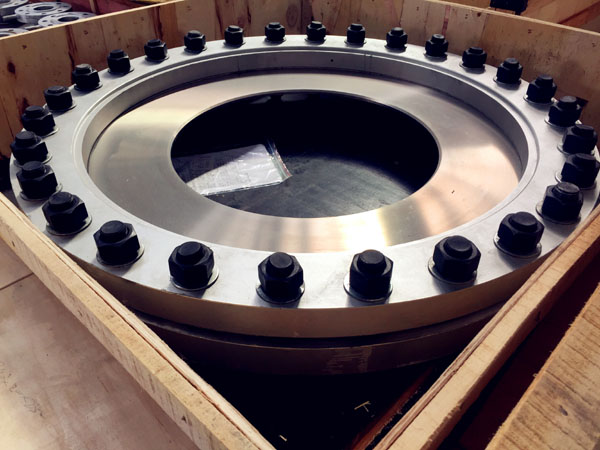

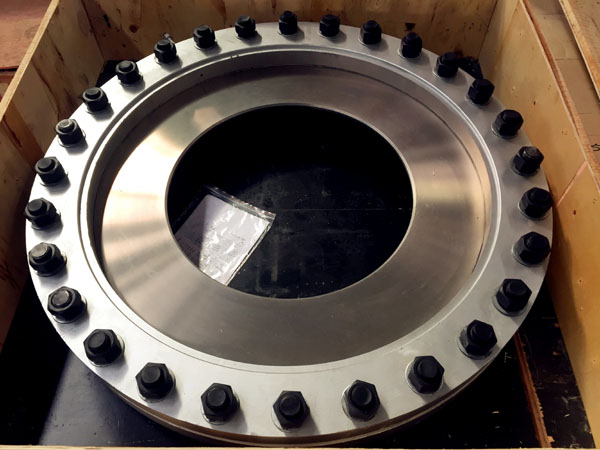

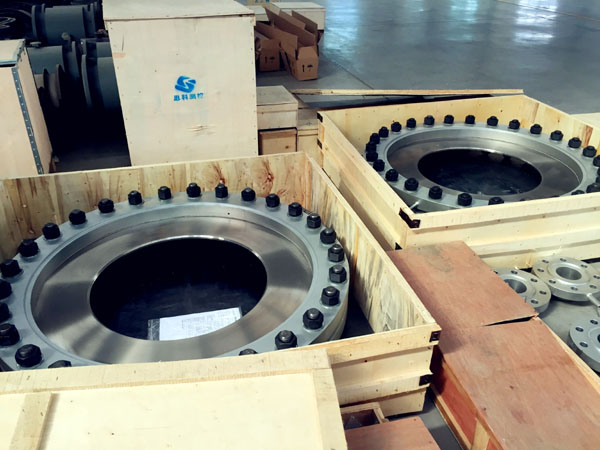

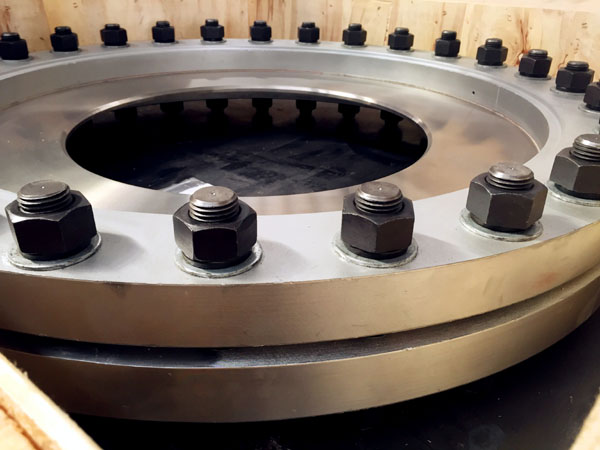

大口径标准孔板DN1000

大口径标准孔板DN1000

大口径标准孔板DN1000

大口径标准孔板DN1000

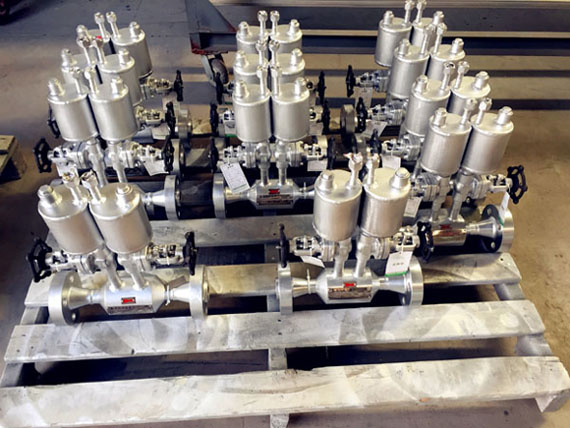

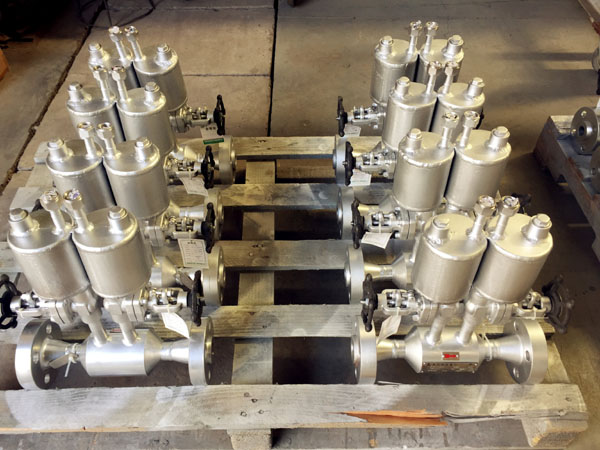

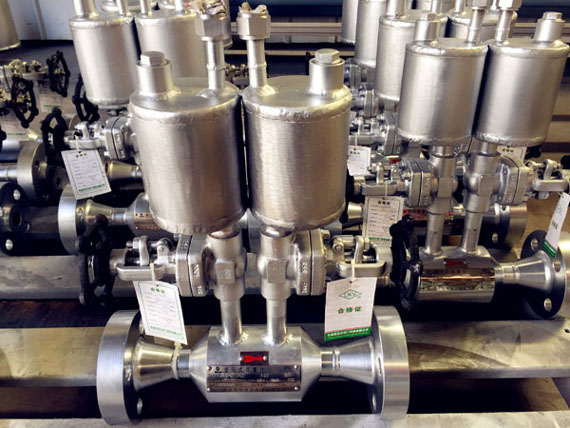

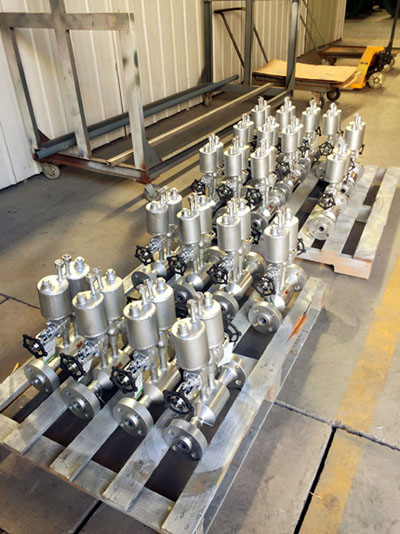

一体化孔板流量计

一体化孔板流量计

一体化孔板流量计

一体化孔板流量计

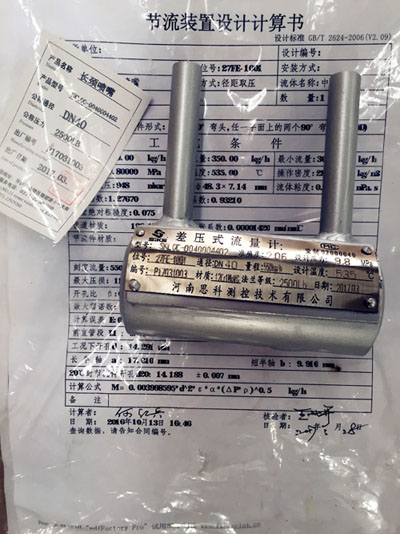

长颈喷嘴

长颈喷嘴
